点击图片查看原图产品结构与工作原理
矿用气动清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等。
1、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。
2、控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。
3、真空抽吸组件：真空抽吸组件主要由 收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成。它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于 定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的zui小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。

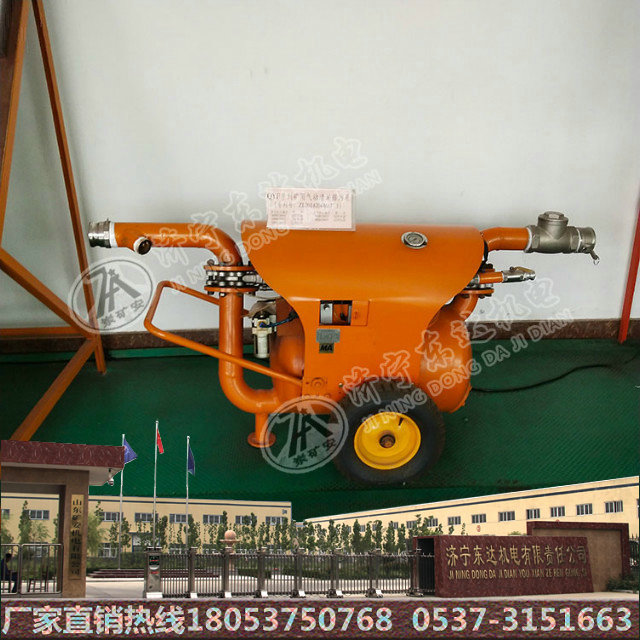

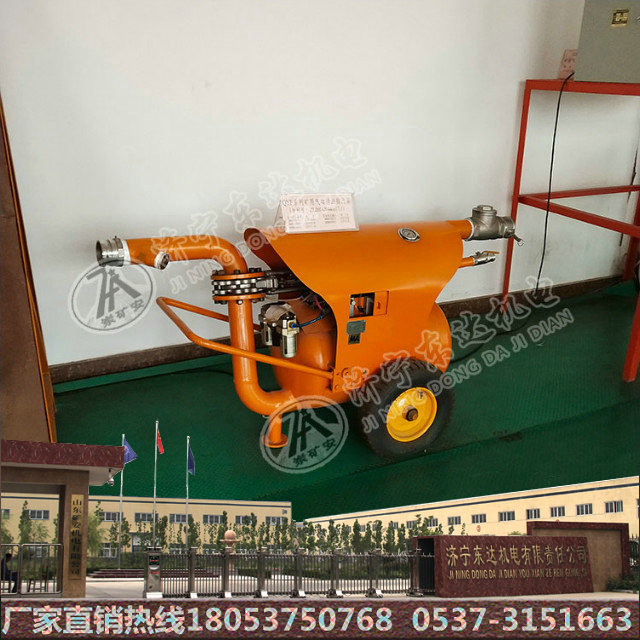

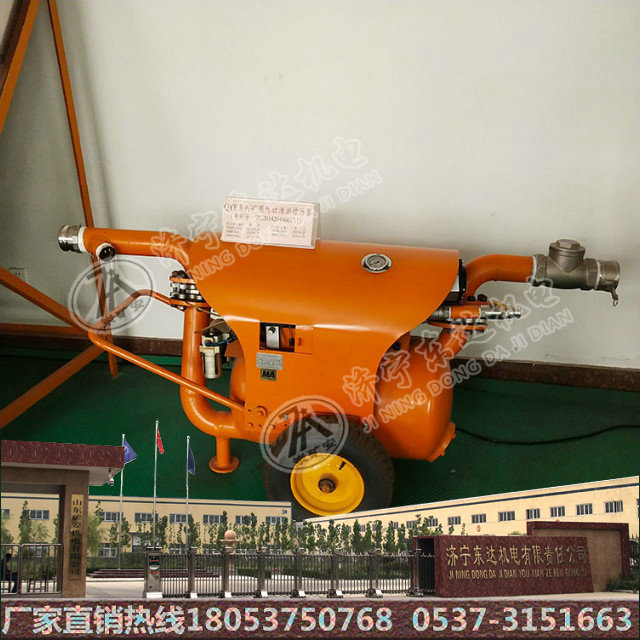

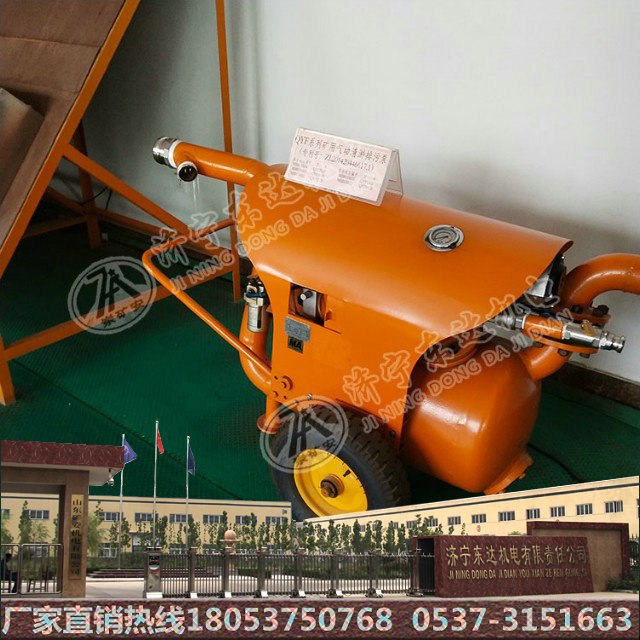

QYF型矿用气动清淤排污泵产品优势及特点
·过污能力强，可抽送具有流动性高固体含量物料
·纯气动产品，无任何电子器件，安全可靠。
·机组结构紧凑，设计巧妙，可实现自动运行。
·运动部件与物料不接触，无磨损，运行稳定，使用寿命长。
·空载或过载对设备无损伤，维护简单。
·体积小，重量轻，移动灵活，操作方便，适用范围广泛。
·能耗小，节能环保
